Lösungen für Teilentladungstests

Die Teilentladungsprüfung (TE) ist ein wichtiges Diagnoseinstrument, das in der Elektrotechnik zur Beurteilung des Zustands von Hochspannungsisolationssystemen eingesetzt wird. PD bezieht sich auf lokalisierte elektrische Entladungen, die innerhalb eines Isoliermaterials auftreten, die Elektroden jedoch nicht vollständig überbrücken. Diese Entladungen können auf eine Verschlechterung der Isolierung hinweisen und zu möglichen Ausfällen elektrischer Geräte führen. In diesem Artikel werden die Bedeutung von Teilentladungstests, die verwendeten Methoden – sowohl online als auch offline – und die bei diesen Tests verwendete Ausrüstung untersucht.

Teilentladungstests sind für die Aufrechterhaltung der Zuverlässigkeit und Sicherheit elektrischer Systeme unerlässlich. Eine regelmäßige Überwachung kann dazu beitragen, Isolationsschwächen zu erkennen, bevor sie zu katastrophalen Ausfällen führen, und so Ausfallzeiten und Wartungskosten reduzieren. TE-Tests sind besonders relevant für Geräte wie Transformatoren, Schaltanlagen, Kabel und Generatoren, bei denen die Isolationsintegrität von größter Bedeutung ist.

Offline-Testen

Definition und Ablauf:
Bei Offline-Tests, auch Labortests genannt, wird die Ausrüstung außer Betrieb genommen, um den Test durchzuführen. Bei der Offline-TE-Prüfung wird das Isolationssystem mit Hochspannung beaufschlagt und die Teilentladungen überwacht.

Vorteile:

Bietet eine kontrollierte Umgebung für genaue Messungen.

Ermöglicht eine detaillierte Analyse und Kalibrierung von Geräten.

Verwendete Ausrüstung:Produktschlüssel tec

01.

Name: Resonanzprüfsystem der Nicht-PD-Serie

Nicht-PD-Netzteil mit variabler Frequenz

Nicht-PD-Transformator

Nicht-PD-Reaktor

Nicht-PD-Spannungsteiler

Nicht-PD-Kompensationskondensator

02.

Name: Netzfrequenz-Teilentladungstestsystem

Netzfrequenz-PD-Prüfstand

Nicht-PD-Prüftransformator

Nicht-PD-Trennfilter

Nicht-PD-Kopplungskondensator

Nicht-PD-Schutzwiderstand

Teilentladungstester

Online-Tests

Definition und Ablauf:
Online-Tests ermöglichen die Überwachung von Geräten während des Betriebs. Diese Methode ist weniger aufdringlich und ermöglicht eine kontinuierliche Beurteilung des Isolationszustands ohne Betriebsunterbrechung.

Vorteile:

Minimiert Ausfallzeiten, da die Tests während des normalen Betriebs stattfinden.

Stellt Echtzeitdaten bereit und ermöglicht eine sofortige Analyse und Reaktion auf Probleme

Verwendete Ausrüstung

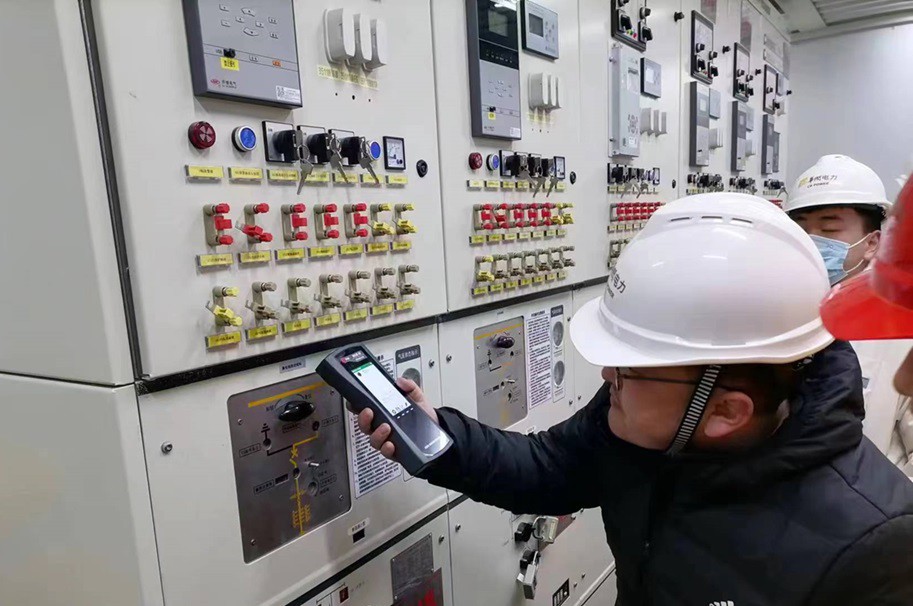

Tragbarer PD-Detektor

Dieses Produkt kann in großem Umfang zur Teilentladungserkennung von Stromversorgungssystemen eingesetzt werden, einschließlich Hochspannungsschaltanlagen, Ringnetzwerkschränken, Spannungs-/Stromtransformatoren, Transformatoren (einschließlich Trockentransformatoren), GIS, Freileitungen, Kabeln und anderen Geräten zur Isolationszustandserkennung die folgenden Indikatoren zur Messung des Entladungsgrades elektrischer Geräte:

Erkennung der Teilentladungsintensität: Durch Messung des Entladungssignals in einem Netzfrequenzzyklus wird die Teilentladungsintensität anhand des Maximalwerts (dB) in der Entladungsimpulssequenz charakterisiert.

Teilentladungstests sind ein wichtiger Bestandteil bei der Wartung und Verwaltung elektrischer Hochspannungsgeräte. Sowohl Offline- als auch Online-Testmethoden bieten einzigartige Vorteile und ermöglichen eine umfassende Beurteilung der Isolationsintegrität. Durch den Einsatz fortschrittlicher Prüfgeräte können Ingenieure potenzielle Isolationsfehler frühzeitig erkennen und so die Zuverlässigkeit und Sicherheit elektrischer Systeme gewährleisten. Mit fortschreitender Technologie verbessern sich Präzision und Effizienz der Teilentladungsprüfung immer weiter und machen sie zu einem unverzichtbaren Werkzeug in der modernen Praxis der Elektrotechnik. Regelmäßige TE-Tests sind nicht nur eine Option, sondern eine Notwendigkeit für jedes Unternehmen, das auf Hochspannungssysteme angewiesen ist.
