Produkteinführung
Dieser Tester ist für Dreiphasentransformatoren gedacht und eignet sich besonders für Z-Wicklungstransformatoren, Gleichrichtertransformatoren und elektrische Systeme für Eisenbahn-Scott- und inverse Scott-symmetrische Transformatoren. Geben Sie einphasigen Strom ein und erzeugen Sie drei oder zwei Phasen Strom durch das interne Leistungsmodul, geben Sie ihn auf die Hochspannungsseite aus und messen Sie dann gleichzeitig Hochspannung und Niederspannung, schließlich die Gruppe, das Variationsverhältnis, den Fehler und die Phasendifferenz werden berechnet.
Es kann vom Computer über den USB-Anschluss gesteuert werden, um Daten hochzuladen, zu speichern und zu drucken. Das Gerät ist sehr einfach zu bedienen und ein idealer Polaritätsprüfer für Transformatorverhältnisgruppen für Stromversorgungssysteme, Transformatorhersteller und elektrische Eisenbahnsysteme
Produktparameter
|
Verhältnismessbereich |
0.8~10000 |
|
Geschwindigkeit messen |
Beenden Sie den Dreiphasentest innerhalb von 1 Minute |
|
Messgenauigkeit |
Messgenauigkeit für Hochspannung 0,05 % |
|
Messgenauigkeit für Niederspannung 0,1 % |
|
|
Messgenauigkeit für Phasenwinkel: 0,1 Grad |
|
|
Genauigkeit für das Verhältnis {{0}},1 %(0,8－3000)/0,2 %(3000－10000) |
|
|
Maßgeschneiderte Komplettpalette der Ausstattungsstufe 0.1 |
|
|
Gewicht |
3 kg |
|
Verhältnismessbereich |
0.8~10000 |
|
Geschwindigkeit messen |
Beenden Sie den Dreiphasentest innerhalb von 1 Minute |
|
Messgenauigkeit |
Messgenauigkeit für Hochspannung 0,05 % |
|
Messgenauigkeit für Niederspannung 0,1 % |
|
|
Messgenauigkeit für Phasenwinkel: 0,1 Grad |
|
|
Genauigkeit für das Verhältnis {{0}},1 %(0,8－3000)/0,2 %(3000－10000) |
|
|
Maßgeschneiderte Komplettpalette der Ausstattungsstufe 0.1 |
|
|
Gewicht |
3 kg |
Bedienungsvideo des BBC-V-Transformator-Windungsverhältnistesters
Produkteigenschaften und Anwendung
1. Eingang mit Einzelleistung, interner digitaler Kombinationsstandard-Sinuswellen-Testquellenausgang
2. Phasenwinkel-Messfunktion: Messen Sie den Phasenwinkel zwischen der Hochspannungsseite und der Niederspannungsseite. Messen Sie das Windungsverhältnis und den Winkel des „Nichtintegralpunkt“-Transformators.
3. Es kann einphasige Messungen und automatische Tests mit dreiphasigen Wicklungen durchführen. Der Wert des 3-Phasen-Drehungsverhältnisses, der Phasenwinkel, der Fehler, die Klopfposition und der Klopfwert können einmal gemessen werden. Außerdem können Verbindungsgruppennummern automatisch identifiziert werden.
4. Testergebnisse können in Form von Ziffern- und Sechseck-Vektordiagrammen angezeigt werden, wodurch die Transformator-Verbindungsgruppe deutlich erkennbar ist.
5. Mit Blindtestfunktion: Es ist nicht erforderlich, eine Verbindungsmethode und -gruppe auszuwählen. Bei der Messung des Y/△ ,△/Y-Transformators ist kein externer Kurzschluss erforderlich, die Anschlussmethode kann automatisch entsprechend den gewählten Prüfinhalten geändert werden.
6. Mit der Tipptestfunktion: TTR- und TTR-Fehler in der Position jedes Tippschalters können schnell gemessen werden. Geben Sie einfach einmal die bewertete TTR ein, anstatt sie immer wieder einzugeben, kann der TTR-Fehler in der Klopfposition berechnet werden.
7. Mit den Funktionen Windungsverhältnismessung und Spannungs-TTR-Messung.
8. Mit einem 5,{2}}-Zoll-LCD wird der Effekt der Daten- und Zahlenanzeige gut visualisiert.
9. Aufgrund seiner geringen Größe und seines geringen Gewichts ist es leicht zu tragen.
10. Mit eingebauter aufladbarer Lithiumbatterie mit hoher Kapazität. Der Test kann ohne Stromversorgung vor Ort durchgeführt werden, und sobald der Akku vollständig aufgeladen ist, können mehr als 500 Messungen ununterbrochen durchgeführt werden.
Details zum Schutz
Zubehör
|
Seriennummer |
Name |
Menge |
|
1 |
Großrechner |
eins |
|
2 |

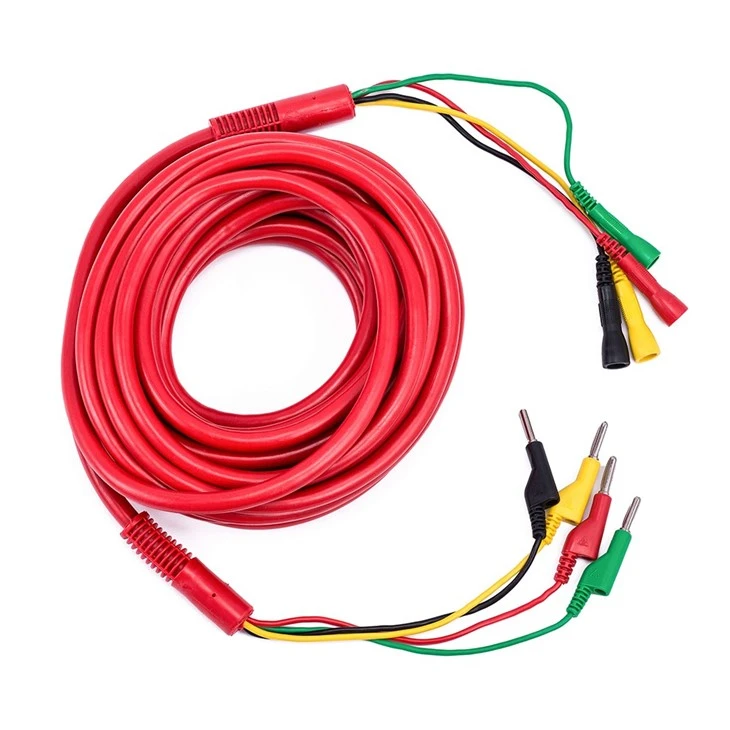

Testlinie |
eins |
|
3 |
Leistung |
eins |
|
4 |
Spezifikation |
eins |
|
5 |
Inspektionsbericht |
eins |
|
6 |
Zertifizierung |
eins |
