Produkteinführung

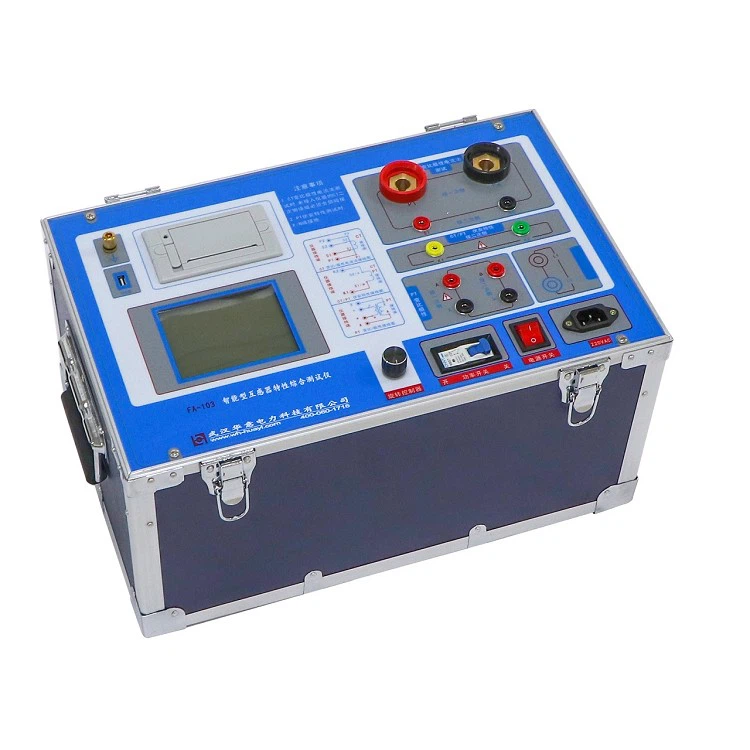

Der FA-103 CT PT-Analysator verwendet importierte Kerngeräte und einen strengen Herstellungsprozess, um eine stabile und zuverlässige Produktleistung zu gewährleisten. Das Panel verfügt über ein ergonomisches Design und eine einfache Bedienung. Eine Person kann alle Testarbeiten durchführen. Leistungsstarke Software, automatische Berechnung und Bereitstellung von Testergebnissen; Kommt mit einer U-Disk-Übertragungsfunktion, kombiniert mit höherer Computersoftware, wird ein vollständiger Testbericht erstellt, die Datenverwaltung ist einfach und effizient und die Arbeitsbelastung der Tester wird reduziert. Es ist mit einem Mikrodrucker ausgestattet, der Testdaten und Kurven in Echtzeit ausdrucken kann. Es ist ein voll funktionsfähiges, für Labor- und Feldtests geeignetes Gerät, das von Anwendern professioneller Testgeräte weithin gelobt wird.
Produktparameter
Funktion
|
I. Stromwandler (CT) |
II. Spannungswandler (PT) |
|
1. Magnetisierungskurve |
1. Erregungscharakteristiktest |
|
2. Transformationsverhältnistest |
2. Transformationsverhältnistest |
|
3. Polarität |
3. Polarität |
|
4. 5 %- und 10 %-Fehlerkurve |
4. Widerstandstest des Wechselstroms mit Netzfrequenz |
|
5. Aktuelle Injektion |
5. Entmagnetisierung |
|
6. Entmagnetisierung |
6. Berechnung des Kniepunktwertes |
|
7. Widerstandstest des Wechselstroms mit Netzfrequenz |
|
|
8. Automatische Berechnung des Erregungs-Kniepunktwerts |
|
Technische Parameter
|
Stromversorgung |
AC220V ±10 %, 50 Hz |
|
|
Ausgabe |
0-1000V(20A Spitzenwert)Bemerkung:0-5A ist ein realer Wert, mehr als 5A-20A ist ein berechneter Wert (1200V) |
|
|
Hohe Stromabgabe |
0-600A (1000A kundenspezifisch) |
|
|
Genauigkeit der Anregungsmessung |
Kleiner oder gleich {{0}},5 %(0,2 %*lesen Sie +0,3 %*Bereich) |
|
|
CT-Windungsverhältnis |
Reichweite |
Kleiner oder gleich 5000 A/1 A (25000 A/5 A) |
|
Genauigkeit |
Kleiner oder gleich 0,5 % |
|
|
PT-Wendeverhältnis |
Reichweite |
1KV-500KV |
|
Genauigkeit |
Kleiner oder gleich 0,5 % |
|
|
Funktionierender Zustand |
Temperatur: －10 Grad - 40 Grad, Luftfeuchtigkeit: weniger als oder gleich 90 %, Höhe: weniger als oder gleich 1000 m |
|
|
Abmessungen, Gewicht |
410 mm × 260 mm × 340 mm, Gewicht kleiner oder gleich 22 kg |
|
Produkteigenschaften und Anwendung
1. Sicher und bequem zu bedienen: Vollständig mikrocomputerisierte Geräte, eingebaute importierte Hochleistungs-CPU, mit hoher Zuverlässigkeit, je nach Aufforderung der Schnittstelle zum Festlegen von Testwerten, beendet den Test automatisch, der Tester ist alles andere als hoch Spannungskreis, um die Sicherheit zu gewährleisten.
2. Vollständig ausgestattet: CT-Volt-Ampere-Kennlinientest, Wendepunktberechnung und Fehlerkurve, CT-Verhältnis-Polaritätstest, Kontrastberechnung, sekundärseitige Schaltkreisprüfung, PT-Volt-Ampere-Kennlinientest, PT-Verhältnis-Polaritätstest. Speichern und drucken Sie Testergebnisse automatisch in Echtzeit, damit der Benutzer sie bequem überprüfen kann.
3. Hohe Ausgangskapazität: Die maximale Ausgangsspannung für Volt-Ampere-Kennlinientests beträgt bis zu 1000 V, der externe Booster (optional) kann maximal auf 2500 V erhöht werden, variabler Verhältnistest und ein Durchflusstest. Maximaler Strom 600 A, die Ausgangskapazität des Die Ausrüstung hat eine Leistung von 5 kVA und kann den Volt-Ampere-Kennlinientest von 500-kV- und 1-A-Stromwandlern durchführen
4. Großer Bildschirm, direkte Anzeige der Volt-Ampere-Kennlinie nach dem Test. Die Grafiken sind klar, ästhetisch und leicht zu analysieren. Ausgestattet mit einem Mikrodrucker können die Kurven und Testergebnisse jederzeit ausgedruckt werden.
5. Datenspeicherung: Ein integriertes Flash-Speichergerät kann große Mengen an Testdaten speichern, die nach dem Ausschalten nicht verloren gehen. Wenn die Tests abgeschlossen sind, können die Testergebnisse drinnen überprüft und ausgedruckt werden.
6. USB-Disk-Dump: Unterstützt U-Disk zum Dump von Testdaten, zum Lesen über den PC, einfach zu bedienen.
7. PC mit leistungsstarker Software, schönem Ausblick, einfach zu bedienen, kann die Testergebnisse speichern und ausdrucken, bequem zum Verwalten der Testdaten.
8. Das Gerät kann eine adaptive Stromversorgung mit AC220V und AC380V erreichen. Wenn die AC-Eingangsklemmen an eine AC220V-Spannung angeschlossen sind, beträgt die AC-Ausgangsspannung 0 ~ 600 V, wenn die Eingangsklemmen an eine AC380V-Spannung angeschlossen sind, beträgt die AC-Ausgangsspannung 0 ~ 1000 V. Benutzer können je nach tatsächlichem Bedarf wählen.
Details zum Schutz
Zubehör
|
Nummer |
Name |
Menge |
|
1 |
Großrechner |
eins |
|
2 |
Testlinie |
eins |
|
3 |
Stromleitung |
eins |
|
4 |
Druckpapier |
eins |
|
5 |
Sicherung |
zwei |
|
6 |
USB-Flash-Disk |
eins |
|
7 |
Spezifikation |
eins |
|
8 |
Inspektionsbericht |
eins |
|
9 |
Zertifizierung |
eins |
FAQ
1. Lieferung:Schnelle Lieferung und flexible Transportart
2. Zahlung:Wählen Sie die Zahlungsbedingungen und die Zahlungsart, die Ihnen am besten passen
3. Verkaufsservice:24-Stunden-Online-Kontakt, Auswahl des richtigen Gerätemodells entsprechend Ihrer Anfrage, Unterbreitung des besten Angebots, Unterstützung bei der Anpassung
4. Garantiezeitraum:Alle Maschinenqualitätsgarantien für ein Jahr und lebenslanger technischer Support für Sie. Online-Reaktion auf technische Probleme der Kunden.
