Produkteinführung
Die Messung des dielektrischen Verlusts ist eine grundlegende Methode bei Isolationstests, mit der sich die Verschlechterung der Feuchtigkeit von Isolatoren an elektrischen Geräten sowie lokale Defekte effektiv ermitteln lassen. Es wird häufig in der Elektrofertigung, der Installation elektrischer Geräte, der Übergabe und vorbeugenden Tests eingesetzt. Dies ist die einfachste Methode zur Bewertung der Isolierung elektrischer Geräte durch Messung der dielektrischen Verluste ihrer Transformatoren, Messwandler, Drosseln, Kondensatoren, Durchführungen und Ableiter.

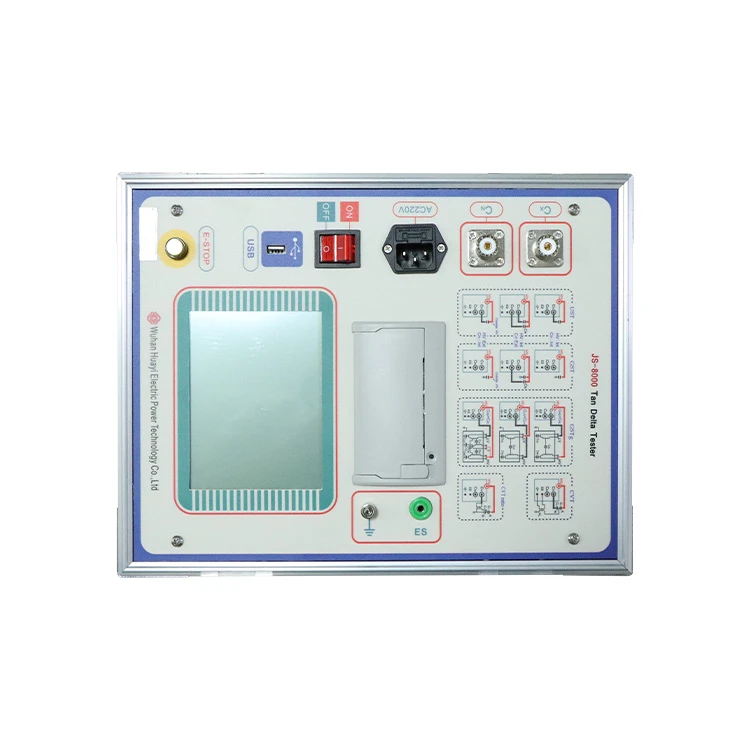

Der Tan-Delta-Tester ist eine integrierte Struktur mit einer eingebauten Prüfbrücke für den dielektrischen Verlust, einem Spannungsregelnetzteil mit variabler Frequenz, einem Aufwärtstransformator und einem hochstabilen SF6-Standardkondensator. Die Prüfhochspannungsquelle wird vom Wechselrichter im Gerät erzeugt und nach Verstärkung durch den Transformator für das Prüfobjekt verwendet. Die Frequenz kann mithilfe der digitalen Fallentechnologie auf 50 Hz, 47,5 Hz\52,5 Hz, 45 Hz\55 Hz, 60 Hz, 57,5 Hz\62,5 Hz, 55 Hz\65 Hz geändert werden, wodurch die Beeinflussung des Tests durch das elektrische Feld der Netzfrequenz vermieden und das Problem grundsätzlich gelöst wird Problem der genauen Messung unter Einwirkung eines starken elektrischen Feldes. Gleichzeitig eignet es sich zur Prüfung der Generatorstromversorgung nach allen Stromausfällen. Das Instrument ist mit einem isolierten Ölbecher und einem Temperaturkontrollgerät ausgestattet, um den dielektrischen Verlust des isolierten Öls zu messen.
Betriebsvideo des Transformator-Tan-Delta-Testers
Produktparameter
|
Work-Zustand |
-15 Grad ∽40 Grad |
RH < 80 % |
|
|
Prinzip der Anti-Interferenz |
Variable Frequenz |
||
|
Stromversorgung |
Wechselstrom 220 V ± 10 % |
Zulässiger Generator |
|
|
Hochspannung ausgeben |
0.5KV∽10KV(kann 12kV erzeugen) |
Alle jeweils 0,1 kV |
|
|
Genauigkeit |
2% |
||
|
Maximaler Strom |
200mA |
||
|
Kapazität |
2000 VA |
||
|
selbsterregende Stromversorgung |
Wechselstrom 0V∽50V/15A |
50 Hz, 60 Hz Einzelfrequenz, 45 Hz/55 Hz, 47,5 Hz/52,5 Hz, 55 Hz/65 Hz, 57,5 Hz/62,5 Hz, automatische Doppelfrequenzumwandlung |
|
|
Auflösung |
tgδ: 0.001 % |
Cx: 0.001pF |
|
|
Genauigkeit |
△tgδ:±(Ablesung*1.0%+0.040%) |
||
|
△C x :±(Anzeige*1.0%+1.00PF) |
|||
|
Testbereich |
tgδ |
Keine Einschränkung |
|
|
C x |
15pF ＜ Cx ＜ 300nF |
||
|
10KV |
Cx ＜ 60 nF |
||
|
5KV |
Cx ＜ 150 nF |
||
|
1KV |
Cx ＜ 300 nF |
||
|
CVT-Test |
Cx ＜ 300 nF |
||
|
LCRTestbereich |
L>20H (2kV) |
R>10 kΩ (2 kV) |
|
|
LCRTestgenauigkeit |
1% |
Winkelauflösung |
0.01 |
|
CVTÜbersetzungsbereich |
10∽10000 |
||
|
CVTGenauigkeit des Wendeverhältnisses |
1% |
Auflösung des CVT-Drehungsverhältnisses |
0.01 |
|
sGröße(hOst(mm) |
350(L)×270(W)×270(H) |
||
|
sGröße(aZubehör(mm) |
350(L)×270(W)×160(H) |
||
|
Speicherkapazität |
200 Gruppen unterstützen U-Disk-Datenspeicherung |
||
|
wacht(hOst) |
22,75 kg |
||
|
wacht(aZubehör) |
5,25 kg |
||
|
Modell |
JS-H |
JS-V |
JS-R |
|
UST-Modus |
√ |
√ |
√ |
|
GST-Modus |
√ |
√ |
√ |
|
CVT-Selbsterregungsmodus |
√ |
√ |
√ |
|
C1/C2-Test gleichzeitig durchführen |
|
√ |
√ |
|
Eexterne Standardspannung |
|
√ |
√ |
|
Eexterne Hochspannung |
|
√ |
√ |
|
CVT-Umdrehungsverhältnis |
|
√ |
√ |
|
CVT-Test |
|
√ |
√ |
|
UST/GST-Test gleichzeitig |
|
√ |
√ |
|
LCR-Autotest |
|
√ |
√ |
|
Isolationswiderstandsprüfung |
|
|
√ |
|
USB-Verbindung |
|
√ |
√ |
|
UFestplattenspeicher |
√ |
√ |
√ |
Produkteigenschaften und Anwendung
1. Großes LCD-Display mit Touchscreen: einfach zu bedienen und keine Schulung des Benutzers erforderlich. Klicken Sie einfach auf den Bildschirm, um den gesamten Testvorgang abzuschließen
2. Hohe Speicherkapazität, kann 200 Gruppendaten speichern, Ergebnisse können in chronologischer Reihenfolge gespeichert werden, historische Aufzeichnungen können jederzeit eingesehen und ausgedruckt werden;
3. Datenverwaltung: Die Instrumentendaten können über eine U-Disk exportiert und auf jedem PC angezeigt und verwaltet werden.
4. Multiple test modes: It can be tested by internal high voltage, external high voltage, internal standard, external standard, positive connection method, reverse connection method, self-excitation method, and other methods, High voltage (>10 kV) dielektrischer Verlust kann unter der Bedingung einer externen Standard-Hochspannung auftreten.
5. CVT-Test: Kann CVT (Kondensatorspannungstransformator) C1/C2 auf dielektrischen Verlust und Kapazität testen, kann C1/C2 gleichzeitig testen. Kann auch das CVT-Variationsverhältnis und die Spannungswinkeldifferenz testen;
6. Zum Testen des CVT muss das Hochspannungskabel nicht entfernt werden: Der dielektrische Verlust und die Kapazität des CVT können getestet werden, ohne dass das HV-Kabel entfernt werden muss
7. CVT-Verpolungsabschirmung mit Messung von C0: Kann den dielektrischen Verlustwert und den Kapazitätswert des oberen CVT-Getriebes C0 testen.
8. Hochgeschwindigkeits-Abtastsignal: Der Wechselrichter und die Abtastschaltung im Gerät werden alle digital gesteuert und die Ausgangsspannung ist stufenlos einstellbar.
9. Vollautomatischer LCR-Test: Automatische Anzeige von Induktivität, Kapazität, Widerstandsmessung, Winkel.
10. Mehrere Schutzfunktionen: wie Eingangsspannungsschwankungen, Hochspannungsstrom, Ausgangskurzschluss, Stromversorgungsfehler, Überspannung, Überstrom und Temperatur usw., um die Sicherheit und Zuverlässigkeit des Instruments zu gewährleisten. Außerdem ist es mit einer Erdungserkennungsfunktion ausgestattet, um sicherzustellen, dass das ungeerdete Gerät keine Spannungserhöhung zulässt.
Details zum Schutz
Zubehör
|
Seriennummer |
Name |
Menge |
|
1 |
Tan-Delta-Tester |
eins |
|
2 |
Hochspannungskabel |
eins |
|
3 |
Niederspannungskabel |
zwei |
|
4 |
Stromleitung |
eins |
|
5 |
Erdungskabel |
eins |
|
6 |
CVT-Linie |
eins |
|
7 |
5A-Sicherung (intern) |
zwei |
|
8 |
Druckpapier (50 ml) |
eins |
|
9 |
Spezifikation |
eins |
|
10 |
Inspektionsbericht |
eins |
|
11 |
Zertifizierung |
eins |
