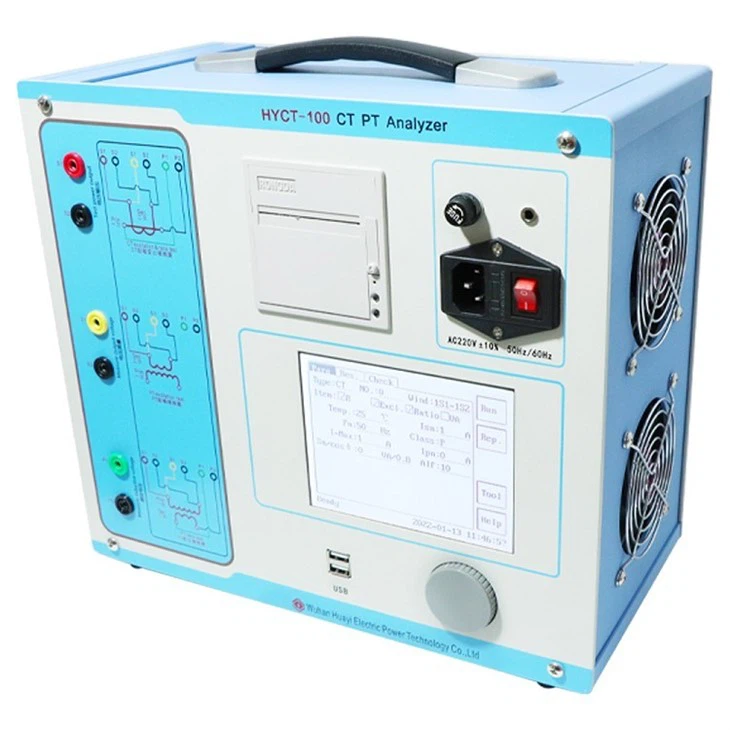

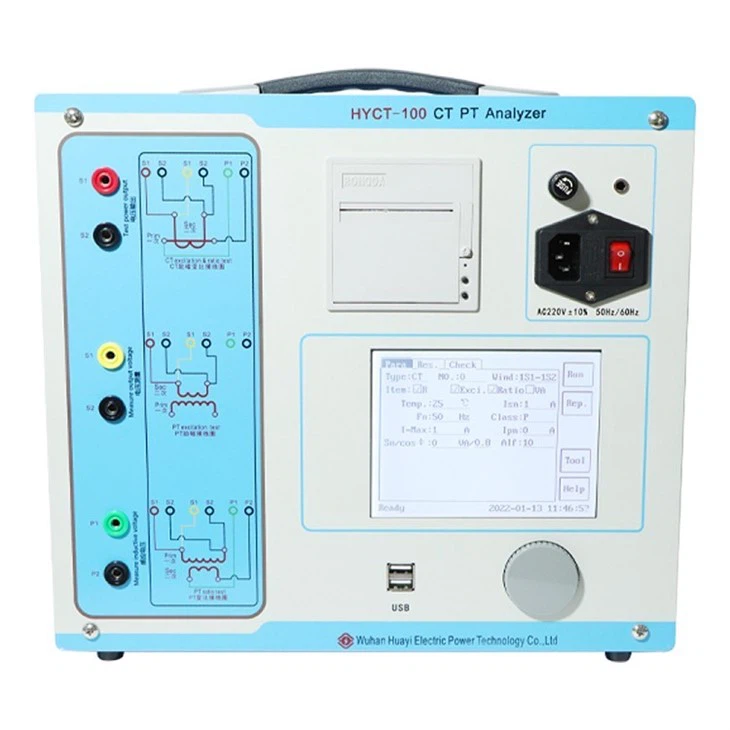

Produkteinführung
Der CT PT-Messanalysator ist ein neues Produkt, das nach umfassender Annahme der Kundenratschläge und eingehender theoretischer Studien entwickelt wurde. Es basiert auf dem automatischen Transformatortester der FA-Serie von General, der von unserem Unternehmen hergestellt wird und weithin anerkannt und im Einsatz ist. Der Einsatz von Hochleistungs-DSP und ARM sowie fortschrittlicher Fertigungstechnologie gewährleisten eine stabile und zuverlässige Produktleistung, umfassende Funktionen, einen hohen Automatisierungsgrad und eine hohe Effizienz. Auf inländischem Spitzenniveau sind sie die professionellen Prüfgeräte für die Überprüfung von Transformatoren der Energiewirtschaft. Testen Sie die Erregereigenschaften, die Erregerparameter, das Windungsverhältnis und den Polaritätsspulenwiderstand des Strom- und Spannungswandlers.
Video zur Bedienung des CT-PT-Analysators
Produktparameter
|
Verwendung |
Klasse P/TP CT und VT |
|
|
Ausgangsstrom (RMS) |
0~180 Veff, 12 Aeff, 36 A |
|
|
Ausgangsspannung (RMS) |
±0.05% |
|
|
CT-Verhältnis |
Reichweite |
1~10000 |
|
Genauigkeit |
±0.05% |
|
|
VT-Verhältnis |
Reichweite |
1~10000 |
|
Genauigkeit |
±0.1% |
|
|
Phase |
Genauigkeit |
±3min |
|
Gleichstromwiderstand |
Reichweite |
0.3min |
|
CTLast |
Genauigkeit |
0~300Ω |
|
Reichweite |
1%±1mΩ |
|
|
CT-Verhältnis |
Genauigkeit |
0~300VA |
|
Reichweite |
1 % ±0,1 VA |
|
|
Umgebungsbedingungen |
AC220V ± 10 %, 50 Hz |
|
|
Gewicht und Abmessungen |
Betriebstemperatur:-10οC~50οC, Luftfeuchtigkeit: Weniger als oder gleich 90 % |
|
|
Stromversorgung |
Abmessungen: 340 mm × 296 mm × 174 mm, Gewicht<9kg |
|
Produkteigenschaften und Anwendung
1. Voll ausgestattet, erfüllt nicht nur die Testanforderungen verschiedener Stromwandler (einschließlich TP-Klasse), wie z. B. die Erregungseigenschaften (d. h. Volt-Ampere-Eigenschaften), Verhältnis, Polarität, Sekundärwicklungswiderstand, Sekundärlast, Verhältnisfehler usw Phasenverschiebung, kann aber auch für Tests verschiedener PTs verwendet werden, einschließlich Erregungseigenschaften der elektromagnetischen Einheit, Verhältnis, Polarität, Sekundärwicklungswiderstand, Verhältnisfehler und Phasenverschiebung.
2. Geben Sie automatisch CT- und VT-Parameter an, einschließlich Kniepunktspannung/-strom, 10 %-Fehlerkurve, Genauigkeitsgrenzfaktor (ALF), Gerätesicherheitsfaktor (FS), zweite Zeitkonstante (Ts), Remanenzkoeffizient (Kr). , gesättigte und ungesättigte Induktivität usw.
3. Basierend auf dem fortschrittlichen Prinzip einer Niederfrequenz-Testmethode, die den CT-Test bei Kniespannungen bis zu 30 kV erfüllen kann.
4. Freundliche und schöne Benutzeroberfläche. Grafisches 6-Zoll-LCD-Display
5. Das Instrument kann 3000 Gruppen von Testdaten speichern, die auch bei ausgeschaltetem Gerät nicht verloren gehen. Nach Abschluss des Tests können die Daten zur Analyse per USB-Stick auf einen PC kopiert und in einen WORD-Bericht umgewandelt werden.
6. Das Testen ist einfach und bequem. Mit einem Klick können Tests des CT-Sekundärwiderstands, der Erregung, des Verhältnisses und der Polarität durchgeführt werden.
7. Leicht zu tragen, da das Gewicht weniger als 8,2 kg beträgt.
Details zum Schutz
Zubehör
|
Nummer |
Name |
Menge |
|
1 |
Großrechner |
eins |
|
2 |
Druckpapier |
vier |
|
3 |
Sicherung |
fünf |
|
4 |
Stromleitung |
eins |
|
5 |
Spezielle Testlinie |
eins |
|
6 |
Erdungskabel |
eins |
|
7 |
Spezifikation |
eins |
|
8 |
Inspektionsbericht |
eins |
|
9 |
Zertifizierung |
eins |
FAQ
1. Lieferung:Schnelle Lieferung und flexible Transportart
2. Zahlung:Wählen Sie die Zahlungsbedingungen und die Zahlungsart, die Ihnen am besten passen
3. Verkaufsservice:24-Stunden-Online-Kontakt, Auswahl des richtigen Gerätemodells entsprechend Ihrer Anfrage, Unterbreitung des besten Angebots, Unterstützung bei der Anpassung
4. Garantiezeitraum:Alle Maschinenqualitätsgarantien für ein Jahr und lebenslanger technischer Support für Sie. Online-Reaktion auf technische Probleme der Kunden.
Kundenbesuch
Verpackungsdetails
Unser Service
01
Vorverkaufsservice
Führen Sie Produktberatung, Produktförderungs- und Marketingaktivitäten sowie technischen Support für Kundenbedürfnisse durch.
02
Zustelldienst
Verpacken Sie in Holzkisten, bieten Sie unterschiedliche Lösungen für den Versand und akzeptieren Sie unterschiedliche Zahlungsarten. Sparen Sie Versandkosten und stellen Sie sicher, dass die Produkte gut ankommen.
03
Kundendienst
Installation und Inbetriebnahme spezifischer Produkte; Beantworten Sie Verbraucherfragen, beantworten Sie Verbraucheranfragen und bearbeiten Sie Verbraucherkommentare.
Die Leute fragen auch
Wie hoch ist die Belastung eines Stromwandlers?
Die Bürde eines Stromwandlers bezieht sich auf die Impedanz oder Last, die an seine Sekundärwicklung angeschlossen ist, typischerweise ausgedrückt in Ohm oder Voltampere. Es ist wichtig, die Bürdenimpedanz an die Spezifikationen des CT-Herstellers anzupassen, um Ungenauigkeiten, Sättigung, Überhitzung und andere potenzielle Probleme zu vermeiden.
Was ist die Kniepunktspannung eines Stromwandlers?
Die Kniepunktspannung ist der Punkt, an dem der Magnetkern eines Stromtransformators in die Sättigung geht, was zu einem erheblichen Anstieg des Fehlers im Ausgangsstrom führt.
