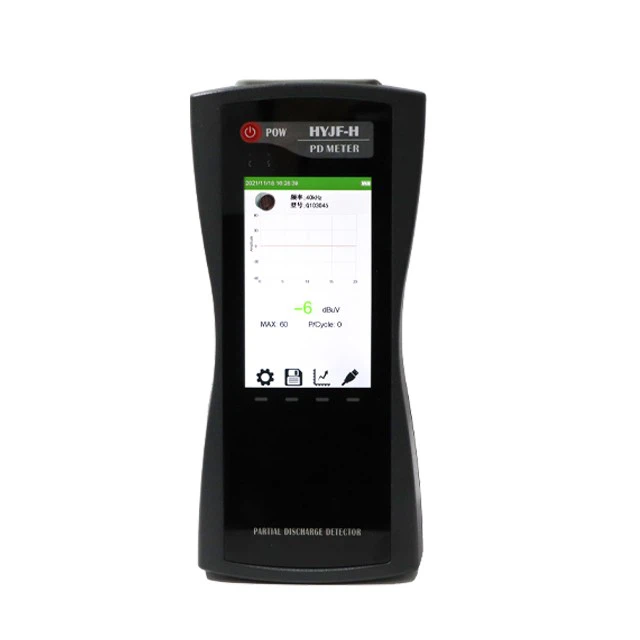

Produkteinführung
Dieses Produkt kann in großem Umfang zur Teilentladungserkennung von Stromversorgungssystemen eingesetzt werden, einschließlich Hochspannungsschaltanlagen, Ringnetzwerkschränken, Spannungs-/Stromtransformatoren, Transformatoren (einschließlich Trockentransformatoren), GIS, Freileitungen, Kabeln und anderen Geräten zur Isolationszustandserkennung die folgenden Indikatoren zur Messung des Entladungsgrades elektrischer Geräte:
Erkennung der Teilentladungsintensität:Durch Messung des Entladungssignals in einem Netzfrequenzzyklus wird die Teilentladungsintensität anhand des Maximalwerts (dB) in der Entladungsimpulsfolge charakterisiert.
Teilentladungshäufigkeitserkennung:Durch Messen des Entladesignals in einem Netzfrequenzzyklus wird der Entladeimpuls extrahiert und die Teilentladungsfrequenz anhand der Anzahl der Entladeimpulse charakterisiert.
Produktparameter
|
TEV-Messung |
AE-Messung |
|||
|
Messbereich |
0-60 dBmV |
Messbereich |
-6dBμV bis 68 dBμV |
|
|
Auflösung |
1dB |
Auflösung |
1dB |
|
|
Präzision |
±1dB |
Präzision |
±1dB |
|
|
Maximaler Impuls pro Zyklus |
1400 |
Frequenzbereich |
20~200 kHz |
|
|
Messfrequenzband |
3~100 MHz |
|
|
|
|
AA-Messung |
UHFMessung |
|||
|
Messbereich |
-6dBμV~68dBμV |
Erkennungshäufigkeit |
300-2000MHz |
|
|
Auflösung |
1dB |
Messbereich |
0-60 dBmV |
|
|
Präzision |
±1dB |
Empfindlichkeit |
<1dBm |
|
|
Mittenfrequenz des Sensors |
40 kHz |
Sensorfrequenzband |
300-2000MHz |
|
|
HFCT-Messung |
||||
|
Übertragungsimpedanz des Sensors |
5mV/mA |
|||
|
Erkennungshäufigkeit |
1-30MHz |
|||
|
Empfindlichkeit |
Weniger als oder gleich 50 pC |
|||
|
Hardware |
||||
|
Hülse |
ABS |
|||
|
Bildschirm |
4.0 Zoll RGB-LCD-Bildschirm, Auflösung 800*480 |
|||
|
Probengenauigkeit |
12bit |
|||
|
Synchronisationsmodus |
Interne Synchronisation, externe Synchronisation |
|||
|
Stecker |
USB-Schnittstelle (auch Ladegerät-Eingang) 3,5-mm-Stereo-Kopfhöreranschluss Externe Sensoreingangsschnittstelle |
W-lan
|
||
|
Kopfhörer |
Mindestens 8 Ω |
|||
|
SD-Karte |
Standardkonfiguration 16G ~ 64G |
|||
|
Eingebauter Akku |
3,7 V/5000 mAh Lithiumbatterie |
|||
|
Betriebsstunden |
Ca. 6 Stunden |
|||
|
Ladegerät |
AC 90-264V oder DC 5V |
|||
|
Betriebstemperatur |
-20 ~ 50 Grad |
|||
|
Luftfeuchtigkeit |
20-85 % relative Luftfeuchtigkeit |
|||
|
Volumen und Gewicht |
210*100*35(mm) 0,4KG(host) |
|||
Externe Sensoren
|
Ultraschallsensor kontaktieren |
|
Wird zur Teilentladungserkennung von Transformatoren, GIS, Motoren usw. verwendet. Frequenz: 40 ~ 150 kHz |
|
Hochfrequenztransformator |
|
Wird zur Erkennung von Teilentladungen im Kabel verwendet Frequenz: 1-30MHz |
|
UHF-Sensor |
|
Wird zur GIS-Teilentladungserkennung verwendet Frequenz: 300-2000MHz |
|
Wellenkondensator |
|
Wird zur Erkennung von Isolatoren und Freileitungen verwendet Frequenz: 40 ~ 200 kHz |
Produkteigenschaften und Anwendung
1. Konfigurieren Sie verschiedene Sensoren, um eine Teilentladungserkennung fast aller elektrischen Hochspannungsgeräte zu erreichen.
2. Stellen Sie Zeitbereichswellenformen, PRPD, PRPS und andere Entladungsmuster bereit, um die Analyse verschiedener Entladungstypen zu realisieren.
3. Die humanisierte Mensch-Maschine-Schnittstelle erleichtert die Datenverwaltung verschiedener Geräte.
4. Eingebauter Ultraschallsensor und transienter Erdspannungssensor (im Folgenden als TEV bezeichnet), der mit speziellen Sensoren wie Transformatoren, GIS, Freileitungen, Kabeln usw. verbunden werden kann;
5. Verwendet eine nicht-intrusive Erkennungsmethode, kein Ausschalten während des Testvorgangs erforderlich, keine Notwendigkeit, eine zusätzliche Hochspannungsquelle zu konfigurieren, es ist bequemer zu verwenden als herkömmliche gepulste Teilentladungsdetektoren;
6. Der Testbandbreitenbereich beträgt 30kHz ~ 2,0 GHz, was für die Erkennungsprinzipien verschiedener Frequenzbänder geeignet ist.

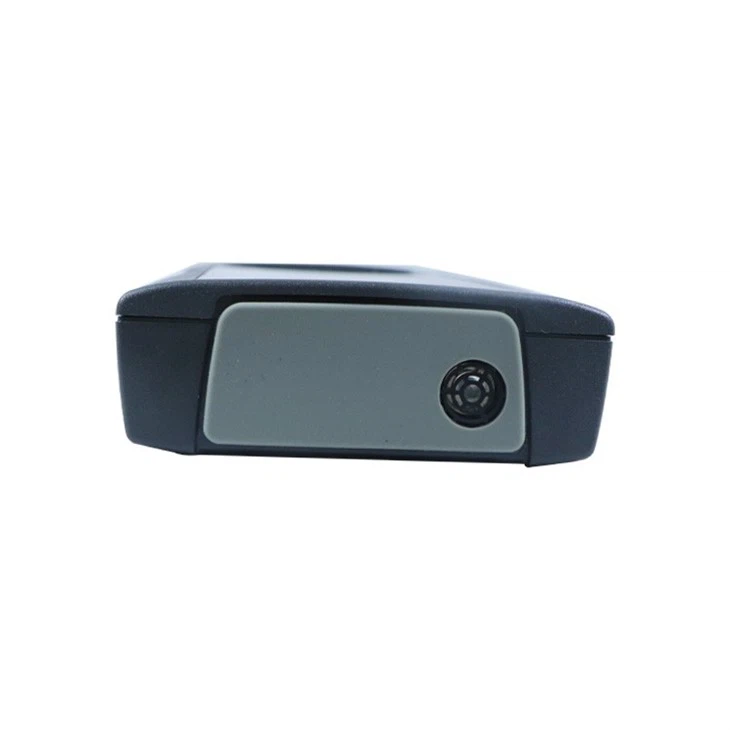

Details zum Schutz

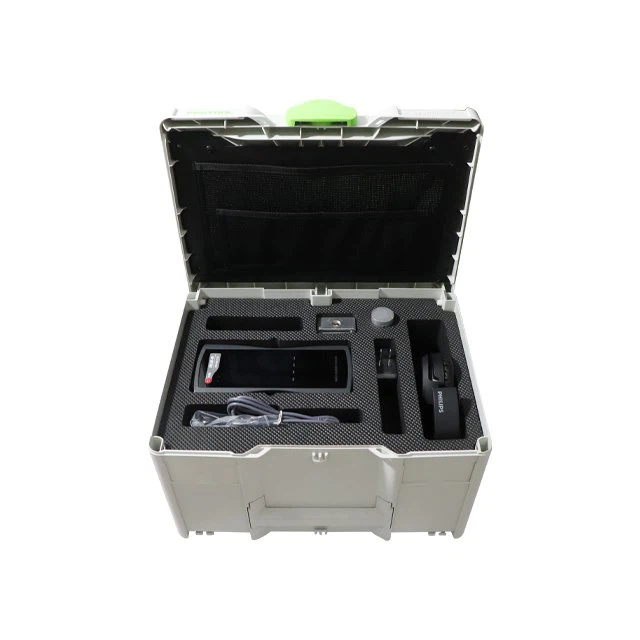

Zubehör
|
Name |
Menge |
Einheit |
Notiz |
|
|
1 |
Erkennungshost |
1 |
Satz |
Standardkonfiguration |
|
2 |
Externer Kontakt-Ultraschallsensor |
1 |
Stk |
Optional, zur Teilentladungserkennung von Transformatoren, GIS, Motoren usw. |
|
3 |
Hochfrequenztransformator |
1 |
Stk |
Optional, wird zur Kabel-Teilentladungserkennung verwendet |
|
4 |
UHF-Sensor |
1 |
Stk |
Standardkonfiguration |
|
5 |
Testlinie |
1 |
Satz |
Standardkonfiguration |
|
6 |
Ladegerät |
1 |
Stk |
Standardkonfiguration |
|
7 |
USB-Kabel |
1 |
Stk |
Laden und PC-Datenkommunikation |
|
8 |
Handbuch |
1 |
Stk |
|
|
9 |
Inspektionsbericht ab Werk |
1 |
Stk |
|
|
10 |
Konformitätsbescheinigung |
1 |
Stk |
|
|
11 |
Garantiekarte |
1 |
Stk |
|
FAQ
1. Lieferung:Schnelle Lieferung und flexible Transportart
2. Zahlung:Wählen Sie die Zahlungsbedingungen und die Zahlungsart, die Ihnen am besten passen
3. Verkaufsservice:24-Stunden-Online-Kontakt, Auswahl des richtigen Gerätemodells entsprechend Ihrer Anfrage, Unterbreitung des besten Angebots, Unterstützung bei der Anpassung
4. Garantiezeitraum:Alle Maschinenqualitätsgarantien für ein Jahr und lebenslanger technischer Support für Sie. Online-Reaktion auf technische Probleme der Kunden.
Kundenbesuch

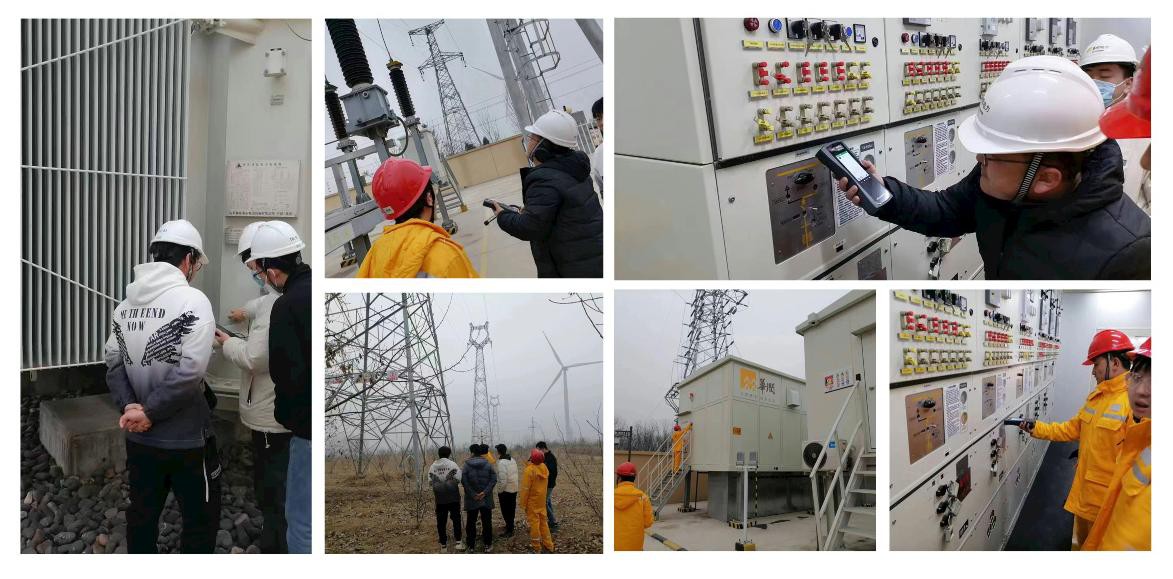

Vor-Ort-Service
