Produkteinführung

Es eignet sich hauptsächlich für Gleichspannungsfestigkeitstests oder Gleichstromleckstromtests für Zinkoxidableiter, Stromkabel, Transformatoren, Leistungsschalter, Generatoren und andere Hochspannungsgeräte in Energieabteilungen, Industrie und Bergbau, Metallurgie, Stahl und anderen Energieabteilungen von Unternehmen.

Anwendung

1. Leitfähigkeitsstromprüfung für Ventilableiter

2. Gleichspannungsfestigkeitsprüfung und Leckstrommessung für Leistungstransformatoren

3. Gleichstrom-Stehspannungstest und Leckstrommessung für Hochspannungskabel (35–500 kV und darunter)

4. U1mA DC-Referenzspannungstest und 0.75U1mA Leckstromtest für Zinkoxid-Ableiter

Auswahlreferenz

Auswahl entsprechend der Spannungsebene des Umspannwerks

Spannungspegel des Umspannwerks in kV	10	35	66	110	220	330
Max. Prüfspannung kV	47	105	135	192	305	Mehr als 400
Modell kV / mA	ZGS - 60 / 2	ZGS - 120 / 2	ZGS - 200 / 2	ZGS - 200 / 2	ZGS - 400 / 3	ZGS - 800 / 10

Gleichspannungs- und Leckstromprüfung für papierisolierte Kabel

Kabelnennspannung Uo / U kV	3.6 / 6	6 / 6	6 / 10	8.7 / 10	21 / 35	26 / 35
Prüfgleichspannung kV	17	30	40	47	105	130
Modell kV / mA	ZGS - 60 / 2	ZGS - 60 / 2	ZGS - 60 / 2	ZGS - 60 / 2	ZGS - 120 / 3	ZGS - 200 / 5

Gleichspannungsfestigkeits- und Leckstromprüfung für gummi- und kunststoffisolierte Kabel

Kabelnennspannung Uo / U kV	6 / 10	8.7 / 10	21 / 35	26 / 35	48 / 66	64 / 110	127 / 220
Prüfgleichspannung kV	26	37	63	78	144	192	305
Modell kV / mA	ZGS - 60 / 2	ZGS - 60 / 2	ZGS - 120 / 5	ZGS - 120 / 5	ZGS - 200 / 5	ZGS - 200 / 10	ZGS - 400 / 5

Gleichstrom-Stehspannungs- und Leckstromprüfung der Hauptisolierung eines geschlossenen ölgefüllten Kabels

Kabelnennspannung Uo / U kV	48 / 66	64 / 110	127 / 220	190 / 330	290 / 500
Prüfgleichspannung kV	175	275	475	585	775
Modell kV / mA	ZGS - 200 / 3	ZGS - 300 / 3	ZGS - 500 / 5	ZGS - 600 / 5	ZGS - 800 / 10

Produktparameter

Modell	300/2	300/3
Nennspannung(kV)	300	300
Nennstrom（mA）	2	3
Nennleistung（W）	600	900
HV-Steuergerät(kg)	6.5	6.5
HV-Zylindergewicht (kg）	11	11
Zylinderhöhe（mm）	1250	1250
Spannungsgenauigkeit	±(1,0 %gelesen＋2b)
Genauigkeit des Stroms	±(1,0 %gelesen＋2b)
Wellenfaktor	Kleiner oder gleich 0,5 %
Spannungsstabilität	Bei Spannungsänderung±10 % Stabilität Weniger als oder gleich 1 %
Überlastfähigkeit	Die Leerlaufspannung kann die Nennspannung 10 Minuten lang um 10 % überschreiten
	Der maximale Ladestrom beträgt das 1,25-fache des Nennstroms
Stromversorgung	Einphasenstrom 50Hz 220V±10%
Arbeitsweise	Intermittierender Einsatz: Nennlast für 30 Minuten
	1,1-fache Nennspannung: 10 Minuten
Arbeitsbedingungen	Temperatur:-10 Grad -+40 Grad
	relative Luftfeuchtigkeit: weniger als 85 % bei 25 Grad, ohne Feuchtigkeit
	Höhe: 1500 m unter
Kapazitive Lastkapazität	Die Kapazität des Testobjektes ist unbegrenzt
	Es kann mit dem 1,5-fachen Nennstrom aufgeladen werden
Struktur	Elektrischer Isolationsspannungszylinder
	Luftisolierung, keine Leckage
Funktion der Hochspannungssteuereinheit	Hohe Genauigkeit {{0}}.75UDC1mA One-Touch-Taste (Genauigkeit kleiner oder gleich 1,0 %), geeignet für Zinkoxid-Ableitertest
	Überspannungsschutz durch digitalen Wahlschalter, übersichtlich auf einen Blick
	Tragbarer Koffer, bequemer vor Ort
Schutzfunktion	Interner Überspannungsschutz, interner Überstromschutz
	Externer Überspannungsschutz (Schutzspannung einstellbar), externer Überstromschutz oder Durchschlagschutz
	Interner Stromversorgungsschutz
	Schutz vor ungleich Null-Start
	Zeitgesteuerter Tonalarm

Produktmerkmal und Anwendung

1. Hohe Präzision und genaue Messung. Das Voltmeter am Schaltschrank zeigt die Spannung an, die an die zu prüfende Last angelegt wird. Kein Spannungsteiler erforderlich, einfache Verkabelung. Ausgestattet mit Hoch- und Niederspannungsende zur Messung des Leckstroms. Das Hochspannungsende verfügt über eine runde digitale Abschirmanzeige, sodass Sie sich keine Sorgen um Entladungsschocks machen müssen. Es verfügt über eine ausgezeichnete Anti-Stau-Funktion, die für den Einsatz im Feld geeignet ist.

2. Mit stabiler Spannungsregelung ist die Regelung im gesamten Bereich gleichmäßig. Die Ausgangsspannungsregelung verwendet ein importiertes einzelnes Mehrgangpotentiometer. Stabiler Boost-Prozess und hochpräzise Einstellung.

3. Mit negativer Polaritätsausgabe, Nullstart, kontinuierlicher Einstellung, Überspannung, Überstrom, Nullposition, Erdungsschutz, speziellen Unterbrechungsleitungsschutzfunktionen. Es kann den Schaltkreis automatisch schützen, perfekter und zuverlässiger Schutz sorgt für einen sicheren Betrieb.

4. Verwenden Sie fortschrittliche Technologie, Mittelfrequenzschaltung und neueste PWM-Pulsweitenmodulation

Technologie und Hochleistungs-IGBT, die eine stabilere Hochspannungsausgabe und einen geringeren Welligkeitsfaktor ermöglichen.

5. Mit 0,75-facher Spannungsumwandlung, praktisch zum Testen von Zinkoxid-Ableitern.

6. Die Überspannungseinstellung erfolgt über einen digitalen Wählschalter, der die Daten direkt und visuell anzeigt (Einheit KV).

7. Die Probenahme erfolgt über einen speziellen Nanosekundensensor und ein optisches Nanosekunden-Isolationselement, das den Gleichstrom-Hauptstromkreis schnell und vollständig abschalten kann, um das Instrument vor Schäden zu schützen.

8. Der Zylinder besteht aus neuem Material, ist leicht und stabil. Mit 3 Stützfüßen an der Unterseite erhöhen Sie die Stabilität. Die Außenfläche des Zylinders ist mit speziellen Isoliermaterialien beschichtet, gute elektrische Leistung, starke Feuchtigkeitskapazität, kein Auslaufen.

9. Das Gehäuse besteht aus einer Aluminiumlegierung mit kleinem Volumen, geringem Gewicht, gutem Aussehen, stabilerer, einfacher Bedienung, voller Funktion und bequemer Verwendung vor Ort.

Produktionsdetails

product-1116-502

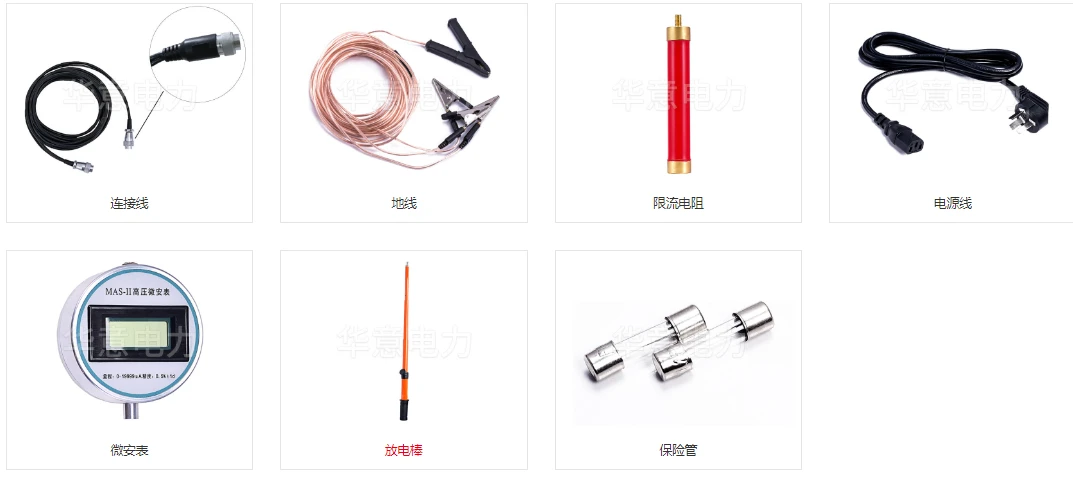

Zubehörteil

Nummer	Name	Menge	Nummer	Name	Menge
1	Schaltschrank	eins	7	Sicherung	zwei
2	Hochdruck-Verdoppler	eins	8	Masseleitung	eins
3	Hochspannungskabel	zwei	9	Mikroamperemeter	eins
4	Entladestange	eins	10	Spezifikation	eins
5	Wasserbeständigkeit	eins	11	Inspektionsbericht	eins
6	Stromleitung	eins	12	Zertifizierung	eins

product-1073-485

Produktqualifizierung

product-921-338

Häufig gestellte Fragen

1. Lieferung:Schnelle Lieferung und flexible Transportart
2. Zahlung:Wählen Sie die Zahlungsfrist und Zahlungsart, die Ihnen am besten passt
3. Verkaufsservice:24-Stunden Online-Kontakt, Wählen Sie das richtige Gerätemodell entsprechend Ihrer Anfrage, geben Sie das beste Angebot, unterstützen Sie die Anpassung
4. Garantiezeit:Ein Jahr Qualitätsgarantie für alle Maschinen und rund um die Uhr technischer Support für Sie. Online-Antwort auf technische Probleme der Kunden.

Beliebte label: DC-Hipot-Testkit, China DC-Hipot-Testkit Hersteller, Lieferanten, Fabrik
