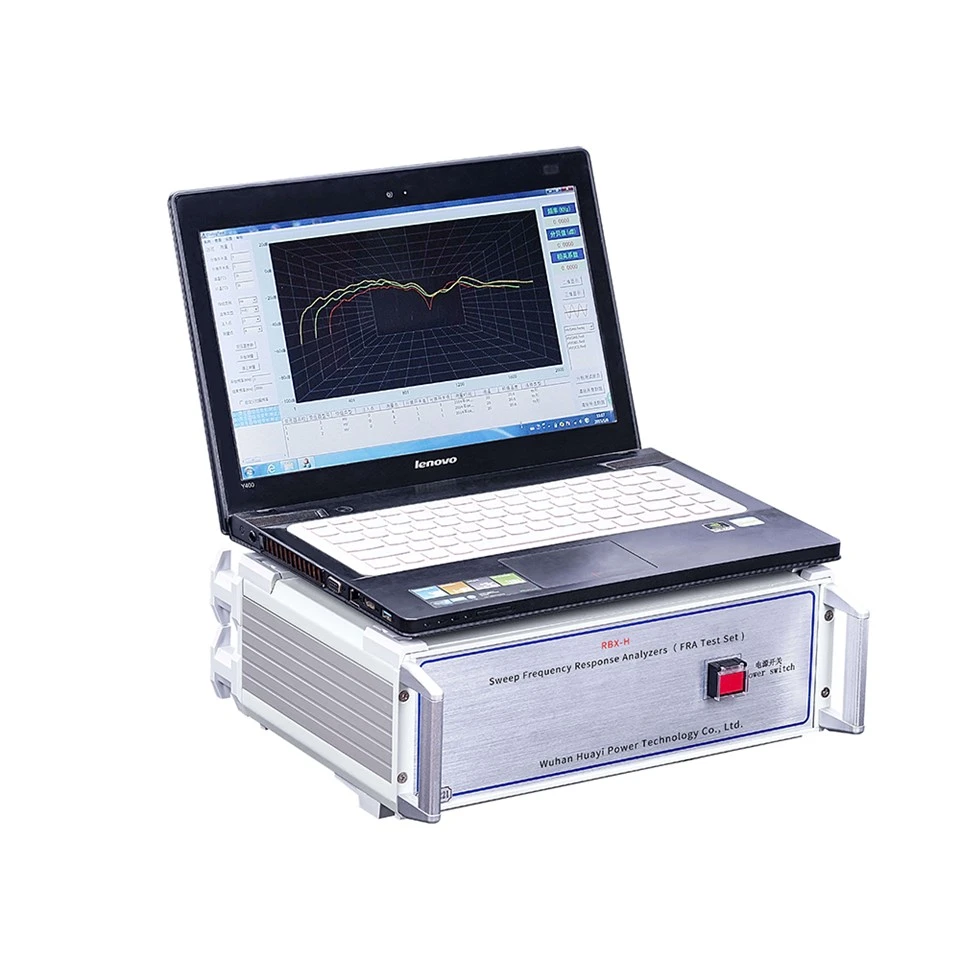

Sweep-Frequenzgangtester

Der RBX-H-Tester basiert auf der Messung der charakteristischen Parameter der Wicklungen innerhalb des Transformators. Der Tester verwendet die in den entwickelten Ländern der Welt bewährte Methode der internen Fehlerfrequenzreaktionsanalyse (FRA) und ist in der Lage, eine genaue interne Fehlerbeurteilung des Transformators vorzunehmen.

Nach Abschluss des Entwurfs und der Herstellung von Transformatoren, Spulen und der zu finalisierenden inneren Struktur, also einer Transformatorspulenwicklung, werden die entsprechenden Parameter (Ci, Li) jeder Spule bestimmt, wenn der Spannungspegel und die Wicklungsmethode gleich sind . Somit bestimmen die Frequenzbereichs-Antworteigenschaften jeder Spule auch, ob die entsprechende dreiphasige Spule ein vergleichbares Frequenzspektrum aufweist.

Es kommt zu einem Kurzschluss zwischen den Windungen, einem Phasenkurzschluss während des Tests oder einer Kollision während des Transports, was zu einer relativen Verschiebung der Spule führt. Während des Betriebs unter Kurzschluss- und Fehlerbedingungen aufgrund der durch die elektromagnetische Spannung verursachten Spannung wird die Spule verformt, wodurch die Verteilungsparameter verändert werden der Transformatorwicklung ändert sich. Somit beeinflusst und verändert es die Frequenzgangfunktion des vorhandenen Frequenzbereichstransformators, was zu Amplitudenänderungen des Frequenzgangs und Resonanzfrequenzverschiebungen usw. führt. RBX-H gilt für die interne Struktur der Fehlererkennung von 63-kV- bis 500-kV-Leistungstransformatoren.

Der FRA-Quantisierungsprozess ändert die Parameter der internen Wicklung des Transformators in unterschiedlichen Frequenzbereichen. Basierend auf dem Wert der Änderungsgröße, der Änderung der Frequenzreaktionsgröße sowie regionalen und Antworttrends kann der Grad der Änderung der internen Wicklung des Transformators beurteilt und wiederum bestimmt werden Ob der Transformator stark beschädigt wurde, muss die Messung überholt werden.

Für den laufenden Transformator kann unabhängig davon, ob in der Vergangenheit ein Frequenzbereichsmerkmalsbild gespeichert wurde, durch Vergleich auch der Unterschied zwischen den Fingerabdrücken der fehlerhaften Transformatorspule den Grad des Fehlers beurteilen. Natürlich ist es für den Betrieb des Transformators, die Wartung und die Inspektion nach der Unfallanalyse einfacher, wenn Sie einen Satz originaler Kennliniendiagramme der Transformatorwicklung speichern und eine solide Grundlage für eine genauere Darstellung bieten.

FRA von den Laptop- und Chip-Mikroprozessor-Präzisionsmesssystemen ist kompakt, einfach zu bedienen und verfügt über eine umfassende Testanalysefunktion.

Betriebsvideo zum RBX-H Transformer SFRA-Analysator

1. Verwenden Sie zur Probenahme und Steuerung einen Hochgeschwindigkeits-Mikroprozessor mit hoher Integration.

2. Verbinden Sie den Notebook-PC und das Gerät über USB.

3. Drahtlose Bluetooth-Kommunikationsschnittstelle zwischen Laptop und Instrumenten.

4. Der Hardware-Kassettenmechanismus verwendet DDS (aus Amerika) und kann Durchbruchverzerrung, Schwellung, Verschiebung, Neigung, Kurzschlussverformung zwischen Windungen und Kontaktkurzschluss zwischen Phasen korrekt erkennen.

5. Hochgeschwindigkeits-Zweikanal-16--Bit-A/D-Abtastung (die Welle aus der Kurve ändert sich offensichtlich, wenn der Tippschalter während der Feldtests betätigt wird).

6. Die Software kann den Ausgangssignalbereich anpassen, die maximale Amplitudenspitze ±10 V.

7. Der Computer generiert die Testergebnisse automatisch als Word-Dokument.

8. Use precision, high stability components, the same phase repeat test, and measurement repetition rate >99.5%.

9. Fertige Leiterplatten, Oberfläche speziell gegen Wasserverschmutzung und schädliche Gase behandelt.

10. Das Gerät verfügt über zwei Messsysteme: Linearscan und Schnittscan.

11. Amplituden-Frequenz-Eigenschaften entsprechen den nationalen technischen Spezifikationen.

12. Automatisches Analysesystem für Testdaten, horizontaler Vergleich der Ähnlichkeit von A, B, C, die Ergebnisse sind wie folgt:

Die Konformität ist sehr gut

Konformität ist gut

Konformität ist schlecht

Die Konformität ist sehr schlecht

Vertikaler Vergleich AA, BB, CC, Erhalt der Originaldaten zum Vergleich der Wicklungsverformung mit den Testdaten in derselben Phase, die Ergebnisse sind wie folgt:

Normal

leichte Verformung

mäßige Verformung

schwere Verformung

13. Automatisches Generieren eines Word-Dokuments, bequem für Kunden zum Speichern und Drucken.

Zubehör

Zubehör

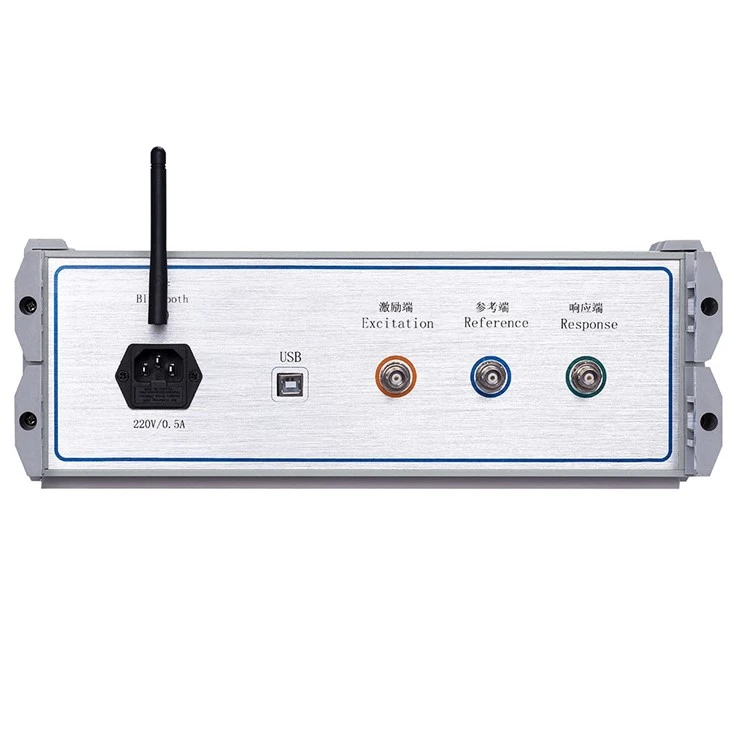

Gremium
