Der Vakuumgrad des Unterbrechers des Vakuumschalters muss in einem bestimmten Bereich gehalten werden, dies ist für eine zuverlässige Trennung erforderlich. Der Vakuumgrad wird durch den absoluten Druckwert des Gases ausgedrückt. Je niedriger der Absolutwert ist, desto höher ist der Vakuumgrad.
Der Leistungsschalter kann weder den Kurzschlussstrom noch den Laststrom unterbrechen, wenn der Gasdruck im Vakuum-Leistungsschalter ansteigt. Im Allgemeinen liegt der Vakuumgrad der Vakuum-Lichtbogenlöschkammer zwischen 104 Pa und 106 Pa. Gemäß der nationalen Norm für Wenn der Vakuum-Leistungsschalter in Betrieb ist, sollte der Vakuumgrad der Vakuumlichtbogen-Löschkammer nicht größer als 6,6×102 Pa sein. Wenn der Vakuumgrad größer als dieser Wert ist, muss der Vakuum-Unterbrecher ausgetauscht werden. Es gibt zwei Hauptmethoden, um das Vakuum zu testen Grad des Vakuumschalters:
1. Wechselspannungsfestigkeitsmethode
Wenn sich der Vakuum-Leistungsschalter unter atmosphärischem Druck befindet und eine Wechselspannung von 17 bis 19 kV an ihn angelegt wird, wird das Medium im Vakuum-Leistungsschalter unterbrochen. Um festzustellen, ob im Inneren des Unterbrechers ein Hochvakuum aufrechterhalten wird, kann der Vakuum-Unterbrecher daher durch einen AC-42-kV-Spannungsfestigkeitstest überprüft werden. Bei dieser Prüfspannung fällt der Vakuum-Unterbrecher mit geringer Verzögerung aus, wenn keine Spannung vorhanden ist Im Inneren herrscht ein ausreichend hohes Vakuum. Solange der Prüfdruck 60 Sekunden lang anhalten kann, ist der Vakuumschalter sehr gut.
2. Vakuumgrad-Testmethode

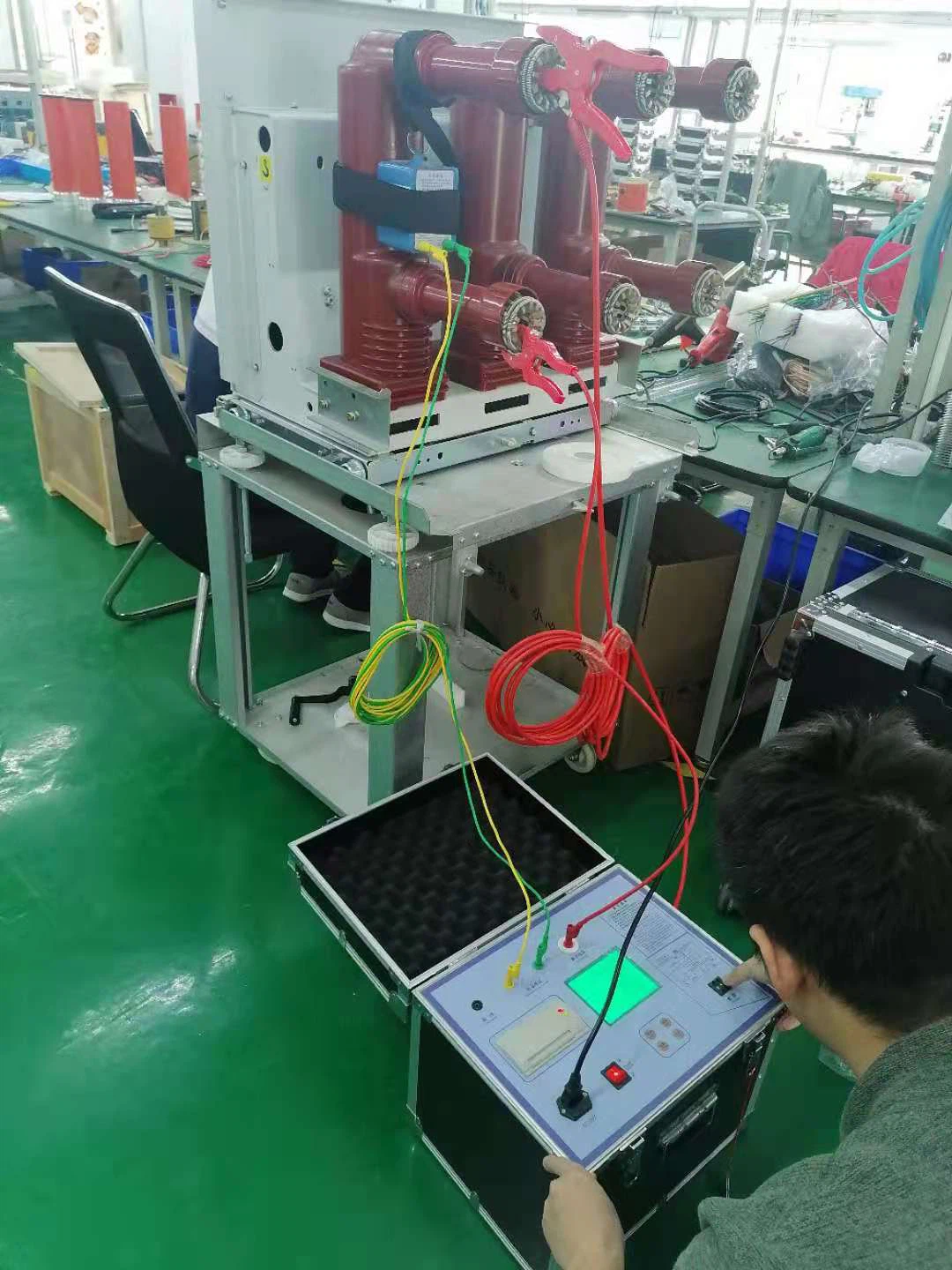

Der Vakuumtester wird vom Mikrocomputer gesteuert und führt den gesamten Testvorgang automatisch durch. Die Vakuumdaten können direkt angezeigt werden und der Messbereich beträgt 104 Pa ~ 101 Pa. Filtern Sie aus dem Software-Design der Verarbeitung die Störfaktoren heraus, verbessern Sie die Feldentstörungsfähigkeit und die Messgenauigkeit. Filtern Sie die Störfaktoren heraus und verbessern Sie das Feld Anti-Interferenz-Fähigkeit und Messgenauigkeit.
Durch den Test des Vakuumtesters wird das entsprechende Gerätebuch erstellt, verschiedene Testdaten aufgezeichnet und einige Erfahrungsdaten gesammelt, was eine leistungsstarke Grundlage für die Beherrschung des Betriebszustands des Vakuum-Leistungsschalters darstellt.
