- Testziel:
– Dieser Test gilt auch als einer der Haupttests und sein Zweck ist
zum Testen:
• Spannungswandlerverhältnis.
• Polarität des Spannungswandlers.
• Wicklungswiderstand des Spannungswandlers.
• Megger-Test (Isolierung).
- Erforderliche Ausrüstung:
• FA-205B CT PT-Analysator
• Multimeter (Fluke).
- Mechanische Prüfung und Sichtprüfung:
• Überprüfen Sie die Dichtheit der Verbindung.
• Aderendhülsen prüfen.
- Spannungswandler-Prüfanschluss

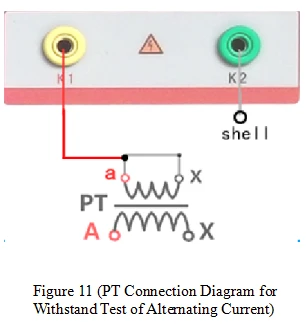

Der Anschlussmodus ist wie in Abbildung 11 (PT) dargestellt. Die Sekundärseite „a“ und „x“ werden kurzgeschlossen und mit dem Spannungsausgangsanschluss des Testers verbunden.K2, während der andere Spannungsausgang des TestersK1 ist mit dem Transformatorgehäuse verbunden.
Bewegen Sie den Controller aufPrüfenum die Spannung zu erhöhen und sie 60 Sekunden lang aufrechtzuerhalten. Wenn beim Test ein Überschlagsphänomen auftritt, gilt die Sekundärisolierung des Stromwandlers gegenüber der Erde als nicht ausreichend. Wenn der Leckstrom zu hoch ist, kehrt das Gerät zum Schutz automatisch auf Null zurück.
